D型斗式提升機

【產品類別】：提升設備

【產品簡述】：一、提升機的用途及特點我廠生產的D型垂直斗式提升機，由運動部分（料斗與牽引膠帶）、帶有傳動滾筒的上部區段、帶有拉緊滾筒的...

【友情提示】：公司除產品售后保修-年外；還長期提供零配件和終身維修。設有專門的售后服務隊！

QQ咨詢在線訂單

18567557287

詳細介紹 具體參數 性能特點

一、提升機的用途及特點
我廠生產的D型垂直斗式提升機，由運動部分（料斗與牽引膠帶）、帶有傳動滾筒的上部區段、帶有拉緊滾筒的下部區段、中間機殼、驅動裝置、逆止制動器等組成（見下圖），適用于向上輸送粉狀、粒狀小塊狀的無磨琢性或半磨琢性散狀物料，如煤、沙、焦末、水泥、水礦石等。本機的特點為快速離心式卸料：并采用橡膠輸送帶為牽引構 件故不適于輸送大塊磨琢性及掏取阻力大的物料。被輸送物料的溫度不得超過60度、若采用耐熱橡膠帶允許150度。
本機共有四種規格：D160、D250、D350、D450。
本機的輸送能力為3.1~66立方米/小時，高度4~30米。為滿足各種不同的使用要求，本機具有各種不同的制法和裝法。
二、提升機的外形

針對不同的使用要求，本機具有下列不同的制法和裝法（見左圖）：
1、按料斗形狀分為兩種；
S制法--帶有深園底形料斗；
Q制法--帶有淺園底形料斗。
2、按上部區段卸料口的形式分為兩種：
X1 制法--帶有傾斜法蘭的卸料口。
X2 制法--帶有水平法蘭的卸料口。
3、按下部區段進料口的形式分為兩種：
J1 制法--進料口的斜面與水平面成45 角。
J2 制法--進料口的斜面與水平面成60 角。
4、按中間機殼側面檢視門的位置分為四種；
K1 制法--中間機殼側面帶有下端左檢視門；
K2 制法--中間機殼側面帶有下端右檢視門；
K3 制法--中間機殼側面帶有上端左檢視門；
K4 制法--中間機殼側面帶有上端右檢視門；
5、按中間機殼端面檢視門的位置分為兩種；
Z1 制法--中間機殼端面帶有下端檢視門；
Z2 制法--中間機殼端面帶有上端檢視門；
6、按傳動裝置對提升機的相對位置分為兩種：

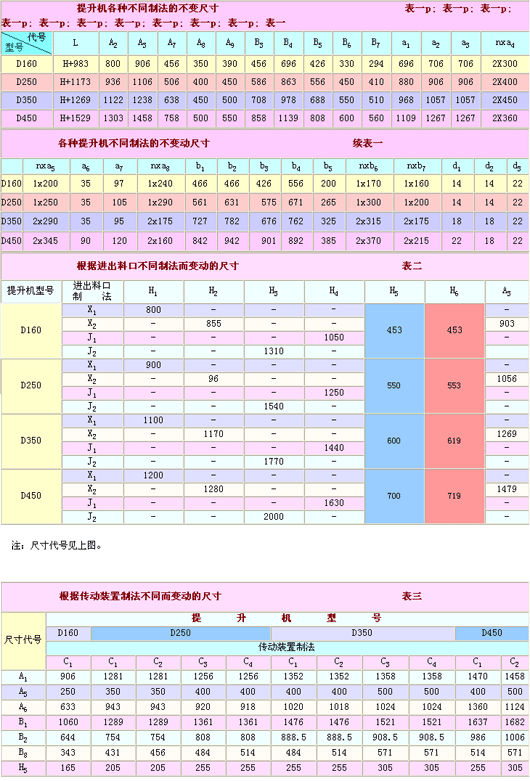

提升機各種不同制法的不同尺寸及變動尺寸，列于表1、2、3。

根據傳動裝置制法不同而變動的尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表三
尺寸代號	提　　　　　升　　　　　機　　　　　型　　　　　號
	D160	D250				D350				D450
	傳動裝置制法
	C₁	C₁	C₂	C₃	C₄	C₁	C₂	C₃	C₄	C₁	C₂
A₁	906	1281	1281	1256	1256	1352	1352	1358	1358	1470	1458
A₅	250	350	350	400	400	400	400	500	500	400	500
A₆	633	943	943	920	918	1020	1018	1024	1024	1360	1124
B₁	1060	1289	1289	1361	1361	1476	1476	1521	1521	1637	1682
B₂	644	754	754	808	808	888.5	888.5	908.5	908.5	986	1006
B₈	343	431	456	484	514	484	514	571	571	514	571
H₅	165	205	205	255	255	255	255	305	305	255	305

三、提升機的技術規范　　　　　

項　目	提　　　　　升　　　　　機　　　　　型　　　　　號
	D160		D250		D350		D450
	S制法	Q制法	S制法	Q制法	S制法	Q制法	S制法	Q制法
輸送能力，m³/h	8.0	3.1	21.6	11.8	42	25	69.5
料斗容量，l	1.1	0.65	3.2	2.6	7.8	7.0	15	14.5
斗距，mm	300	300	400	400	500	500	640	640
帶料斗的膠帶重量，Kg/m	4.72	8.8	10.2	9.4	13.9	12.1	21.3	21.3
輸送膠帶：寬度，mm	200		300		400		500
輸送膠帶：層數	4		4		5		5
料斗運動速度，m/s	1.0		1.25		1.25		1.25
傳動滾筒軸轉數，r/min	47.5		47.5		47.5		37.5
物料的*大塊度，mm	25		35		45		55

帶有S制法的料斗在充滿系數ξ=1時

輸送物料的散狀比重	提　　　　　升　　　　　機　　　　　型　　　　　號
	D160		D250		D350		D450
	H,M	N,Kw	H,M	N,Kw	H,M	N,Kw	H,M	N,Kw
0.8	34	1.18	41	3.9	26	5	23.2	7.4
1.0	30	1.34	37	4.3	22	5.4	19.9	8.0
1.25	27	1.48	32	4.8	18	6.2	16.1	9.4
1.6	22	1.67	26	5.3	13	6.4	11.6	9.7
2.0	17	1.86	19	5.8	9	6.5	8.4	9.8

帶有Q制法的料斗在充滿系數ξ=1時　　　　　　　　　

輸送物料的散狀比重	提　　　　　升　　　　　機　　　　　型　　　　　號
	D160		D250		D350		D450
	H,M	N,Kw	H,M	N,Kw	H,M	N,Kw	H,M	N,Kw
0.8	50	1.02	57	3.9	26	5	23.2	7.4
1.0	46	1.16	51	4.3	22	5.4	19.9	8.0
1.25	42	1.29	44	4.8	18	6.2	16.1	9.4
1.6	36	1.48	36	5.3	13	6.4	11.6	9.7
2.0	32	1.63	26	5.8	9	6.5	8.4	9.8

　提升機傳動裝置的技術規范

提升機 型　號	傳動裝置制　　法	圓　柱　齒　輪　減　速　機　代　號		電動機型號	傳動裝置功　　率 Kw	傳動裝置重　　量 Kg
提升機 型　號	傳動裝置制　　法	右裝傳動裝置	左裝傳動裝置	電動機型號	傳動裝置功　　率 Kw	傳動裝置重　　量 Kg
D160	C₁	ZQ250-Ⅴ-3Z	ZQ250-Ⅴ-4Z	Y112M-6	2.2	170
D250	C₁	ZQ350-Ⅴ-3Z	ZQ350-Ⅴ-4Z	Y132S-6	3	449
	C₂	ZQ350-Ⅴ-3Z	ZQ350-Ⅴ-4Z	Y132M₂-6	5.5	470
	C₃	ZQ400-Ⅴ-3Z	ZQ400-Ⅴ-4Z	Y132M₂-6	5.5	<span style="font-size:12px;font-family:宋
